多功能
可進行各式自行車零件的測試,1台抵多台:
測試模式
優勢

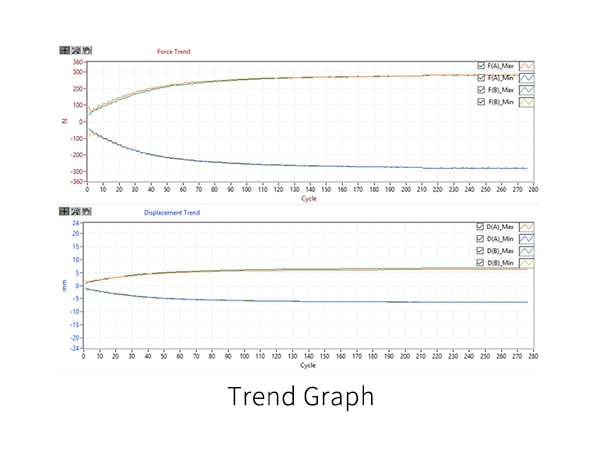

實用的軟體功能
安裝範例
車架垂直力/水平力 |

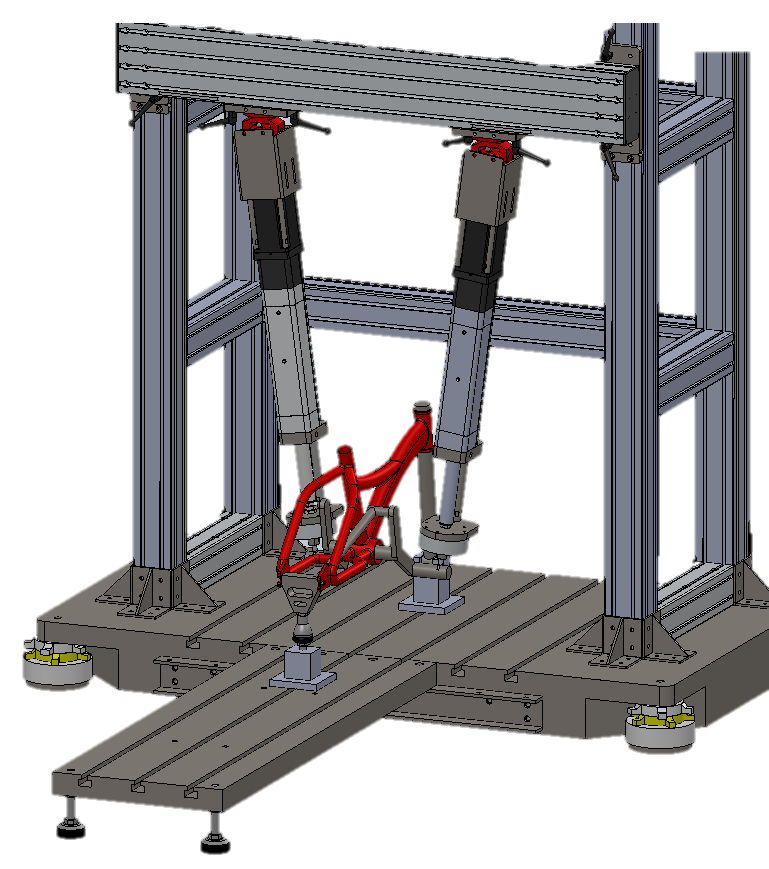

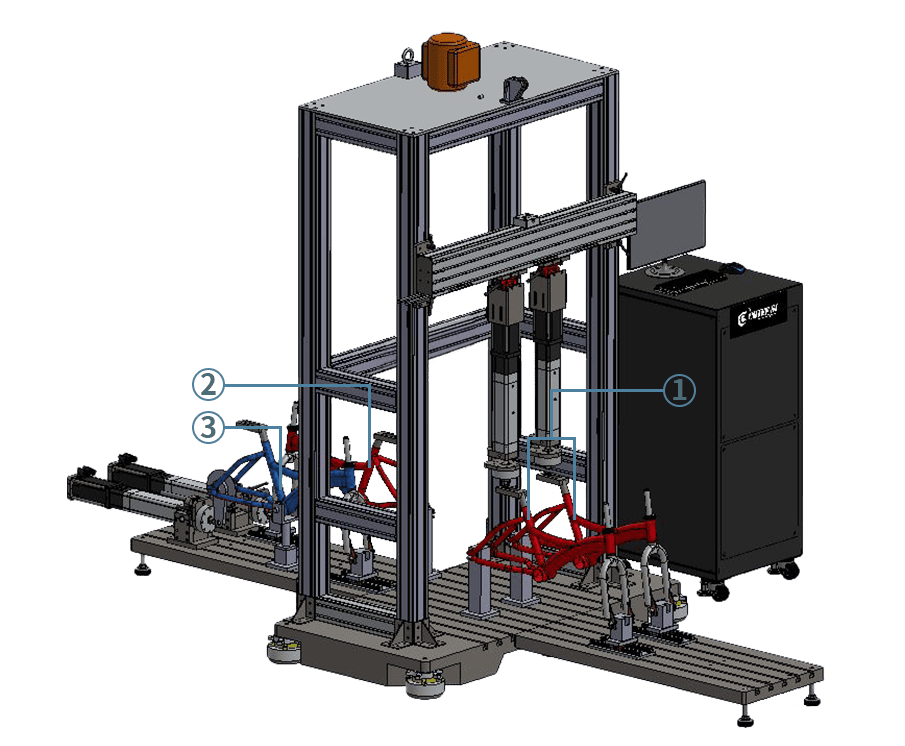

車架踏力(五通) | 客製範例(Cargo bike) |

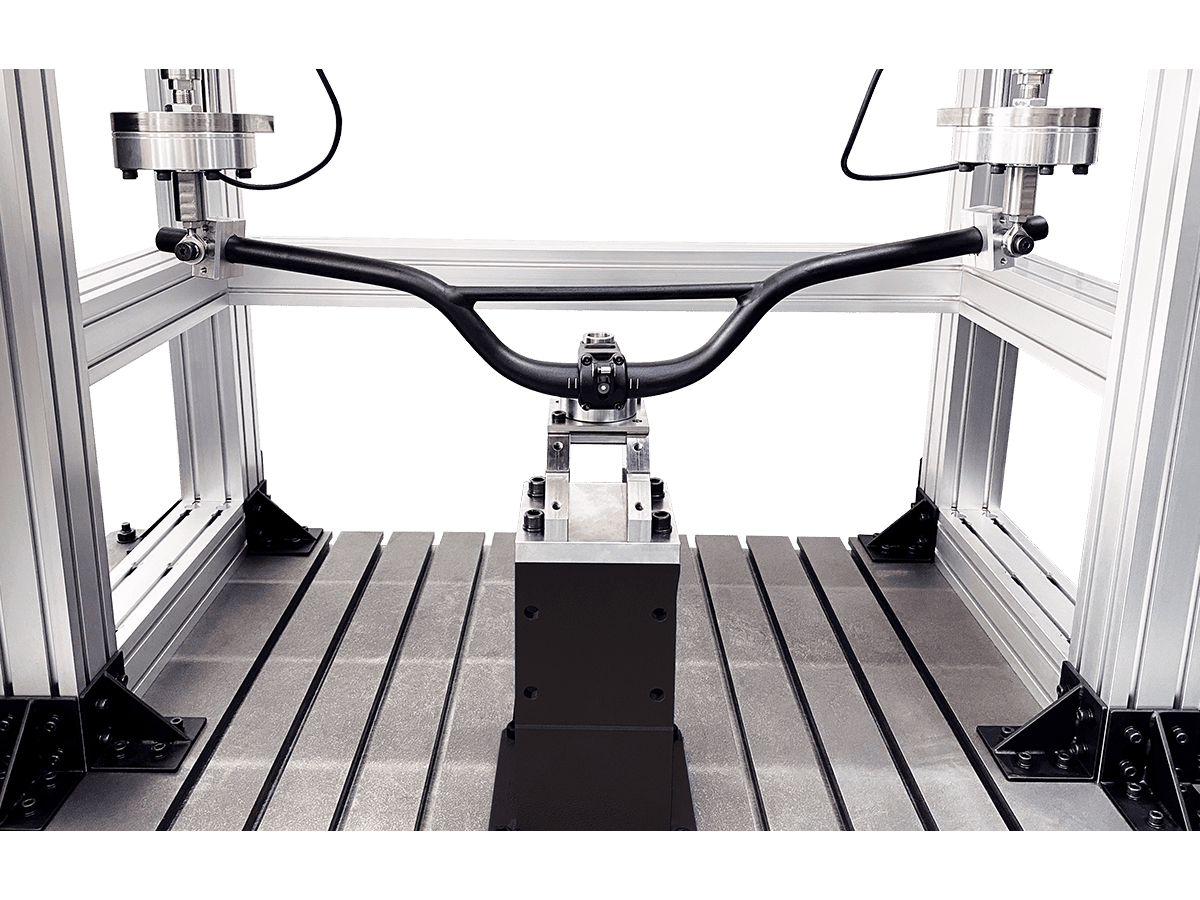

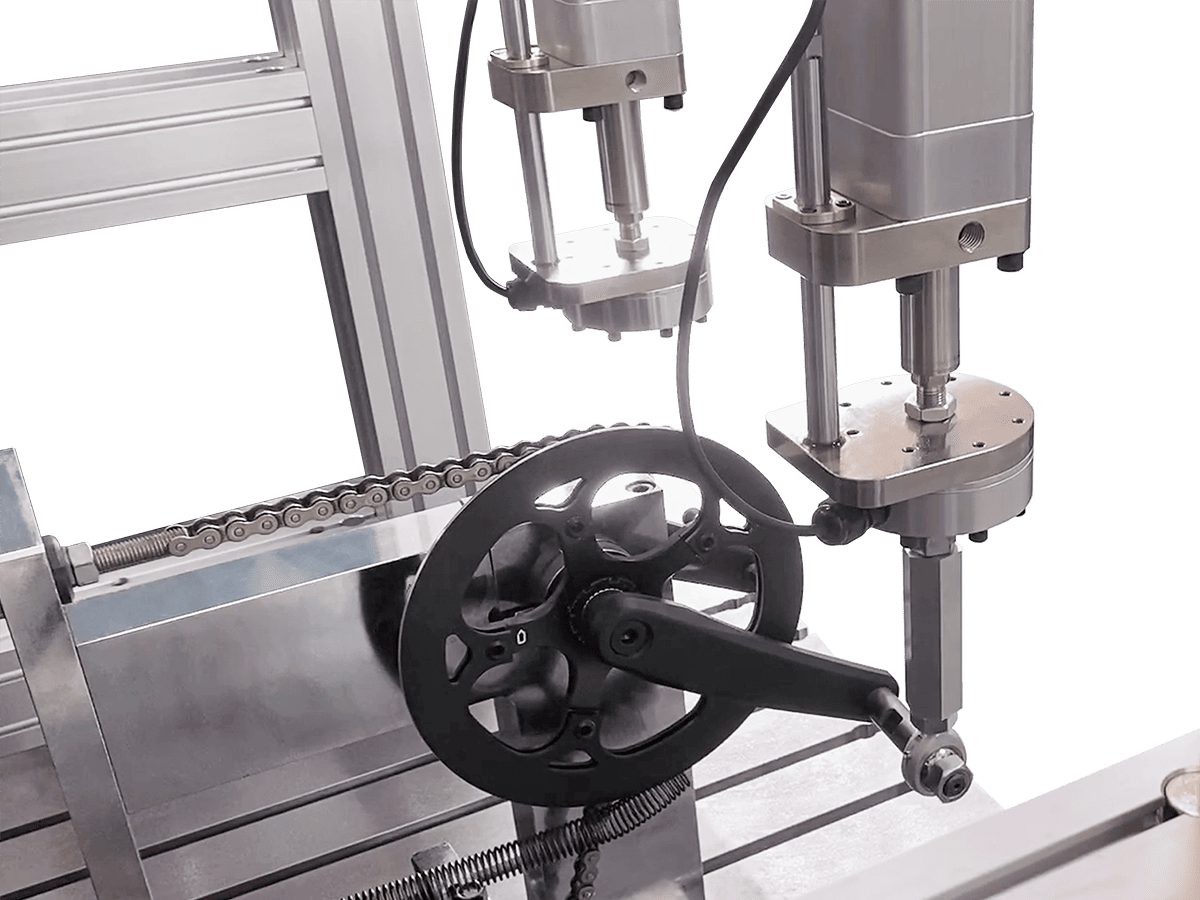

前叉與豎管疲勞 | 把手與豎管疲勞 | 曲柄疲勞 |

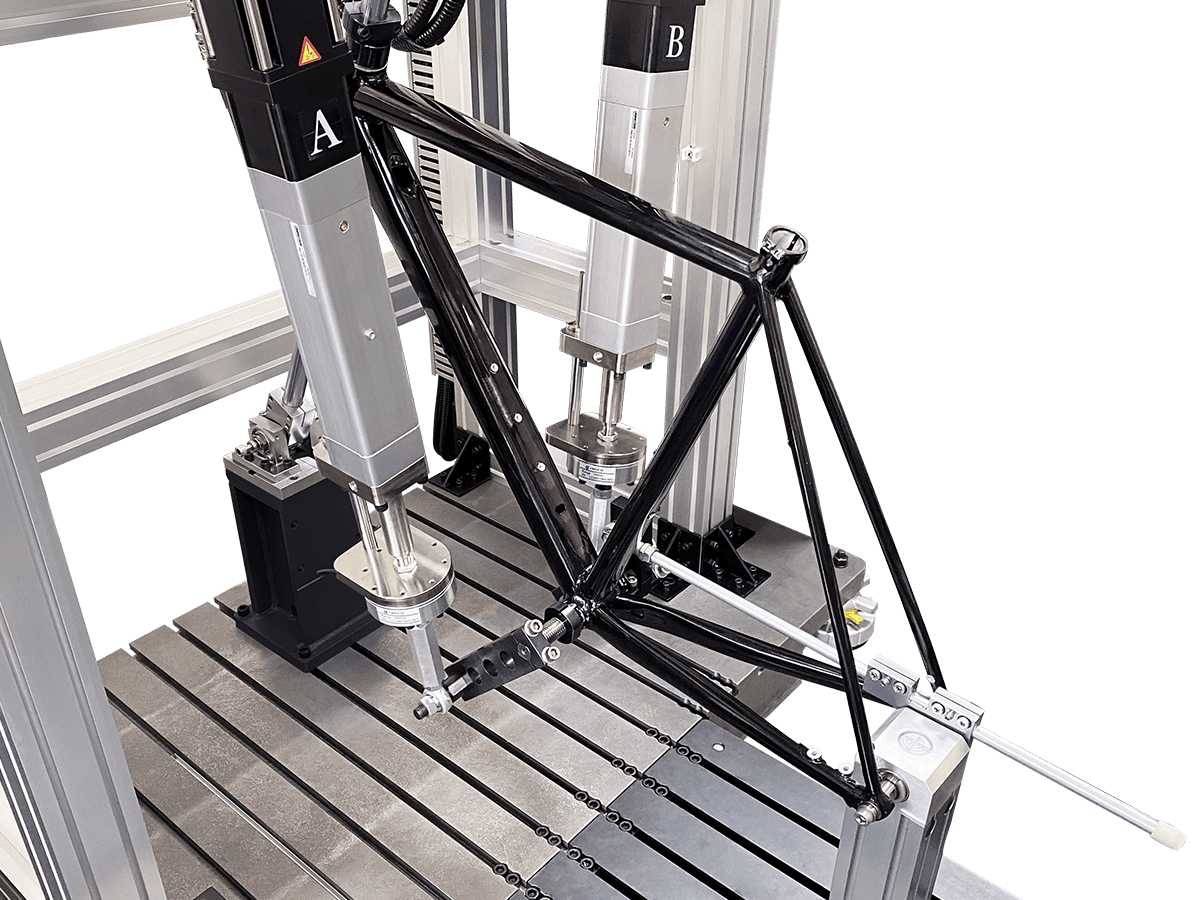

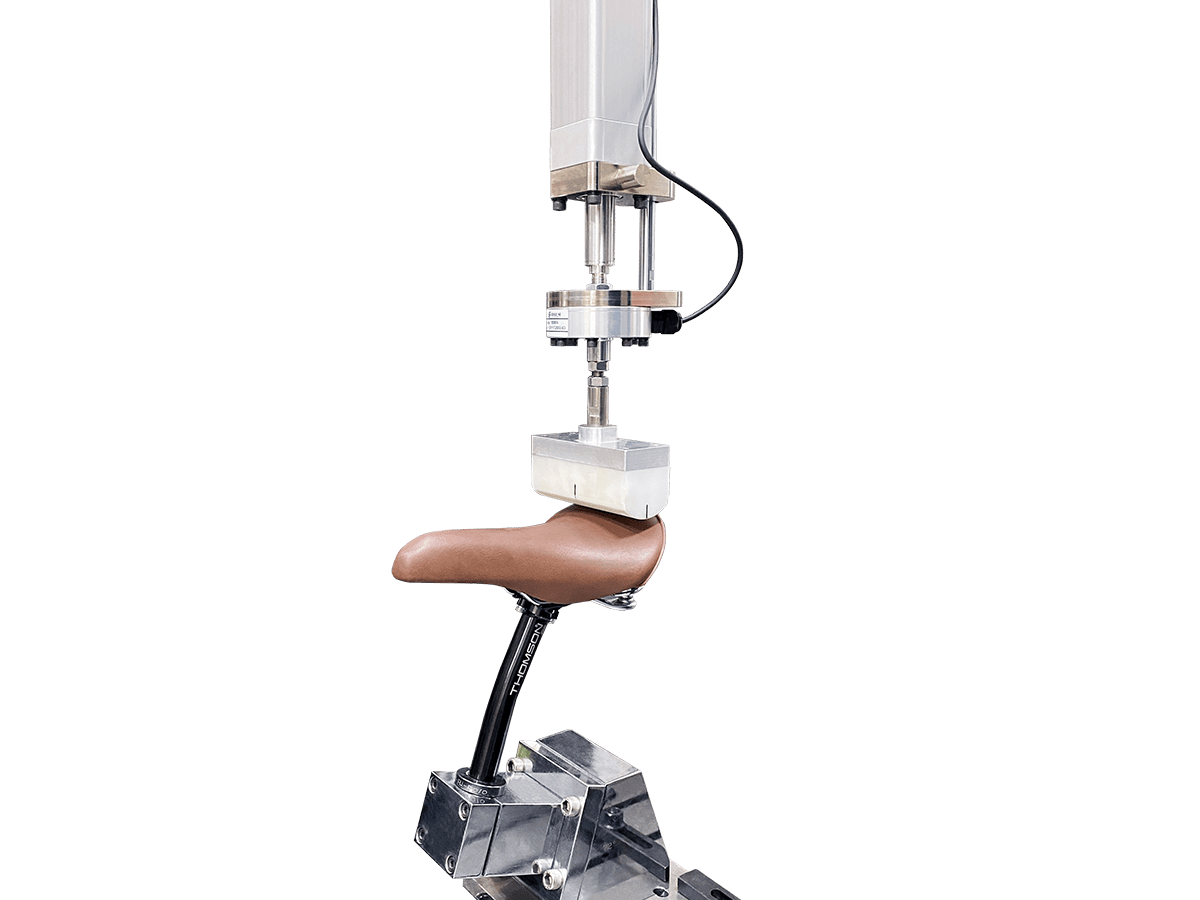

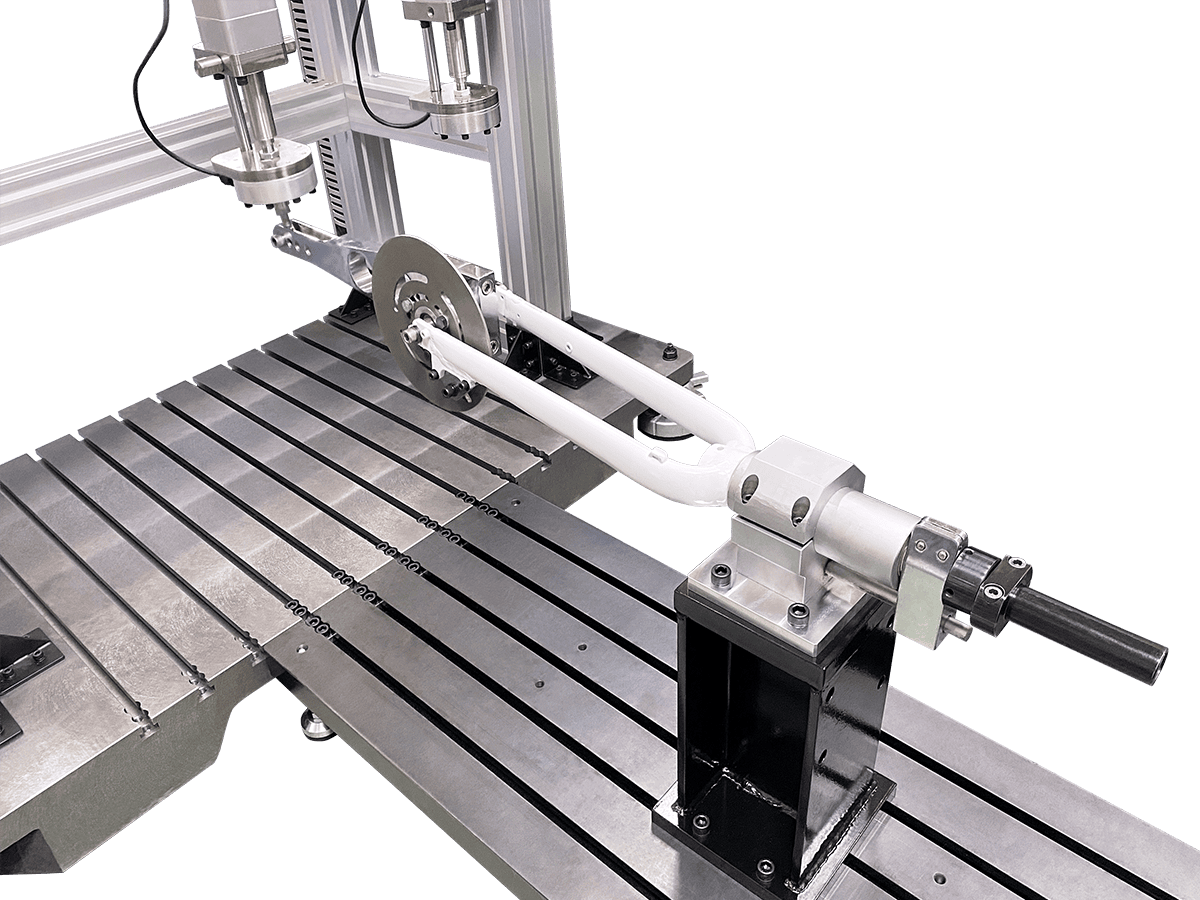

座桿疲勞 | 前叉碟煞疲勞 | 車架五通踏力疲勞 |
項目 |
油壓缸系統 |
氣壓缸系統 |
巨克富電動缸系統 |
測試力 |
>10kN 超過自行車疲勞測試需求 |
>3000N 依出力選擇氣壓缸缸徑 |
2600N 滿足自行車疲勞測試需求 |
行程 |
150mm 滿足自行車疲勞測試需求 |
150mm 滿足自行車疲勞測試需求 |
150mm 滿足自行車疲勞測試需求 |
速度 |
★5 m/s |
0.15 m/s |
0.45 m/s |
測試頻率 |
★~100 Hz |
1.5 Hz@±10mm位移 |
5Hz@±10mm位移 |
控制波型 |
★正弦波/靜力 |
變形之方波 |
★正弦波/靜力 |
動力源 |
油壓泵 |
空氣壓縮機 |
★220Vac電源 |
輔助設備 |
油管/分油座/儲油槽 |
儲氣筒/過濾器 |
★不需要 |
冷卻系統 |
冷卻水塔/熱交換器 |
冷凍乾燥機 |
★不需要 |
占地面積 |
大 |
中 |
★小 |
噪音 |
82dBA |
82dBA |
★70dBA |
環保節能 |
差 |
差 |
★好 |
環境污染 |
高 |
中 |
★無 |
耐久性 |
★高 |
中 |
★高 |
洩漏 |
漏油 |
漏氣 |
★無 |
消耗品 |
液壓油/濾心需定期更換 |
過濾器/氣壓缸 |
★無 |
維護成本 |
高 |
中 |
★低 |
雙缸獨立控制 |
2電動缸獨立控制,可同時做2個不同測試 |
雙缸同步控制 |

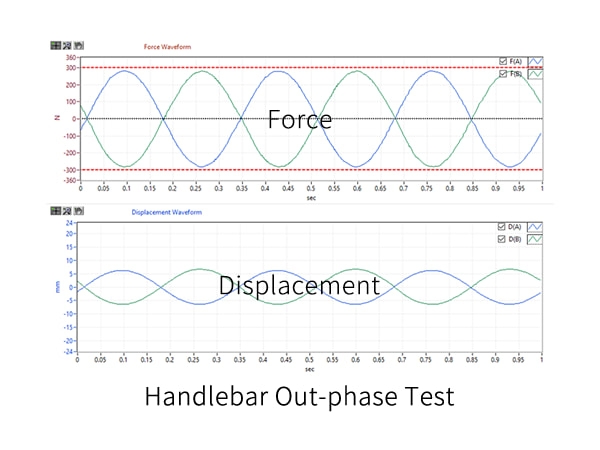

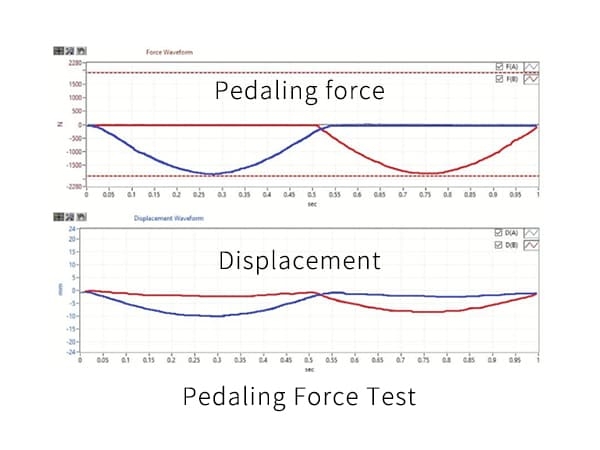

可進行把手反相位/同相位/踏力半波測試(車架五通踏力與曲柄踏力) |
測試能力
控制 |
正弦波力量控制/位移控制 |
測試出力 |
2600N |
位移 | ±75mm |
力量控制精度 |
±1%typical |
雙缸相位控制精度 |
±2°typical |
位移解析度 |
0.01mm |
測試頻率 |
1-5Hz |
高效 |
一天完成兩次100,000 cycles測試 可同時執行2件單缸測試項目,效率加倍 |
安全 |
監測電動缸極限位置與電流/馬達溫度/急停開關/測試力/測試件變形量 |
尺寸/重量/供電
機台 |
寬*深*高:1500*800*2400 mm |
控制櫃 |
寬*深*高:500*600*1200 mm |
測試空間 |
垂直方向950mm 水平方向200 - 850mm 深度方向800mm(加裝延伸板可達3m) 可客製Cargo bike測試台架 |
重量 |
機台1000kg/控制櫃80kg |
供電 |
220Vac / 單相30A |
